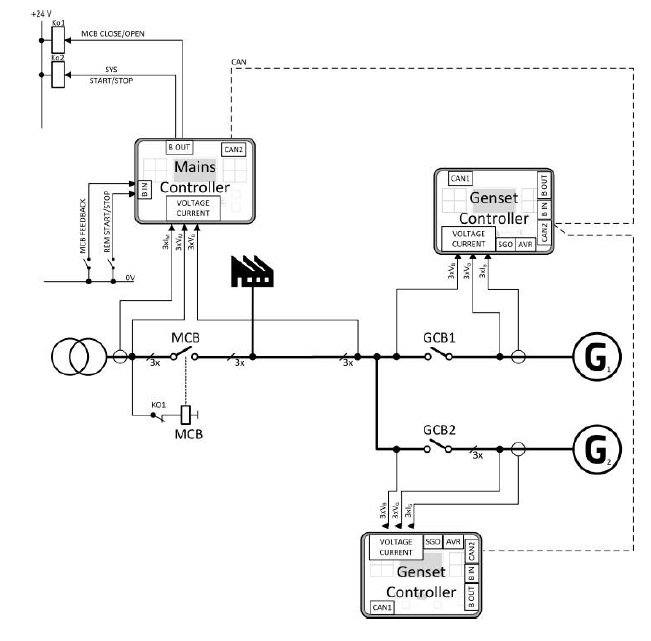

Эл.схема подключения станции в параллель

СПИСОК РАБОТ, НЕОБХОДИМЫХ ДЛЯ УСТАНОВКИ ГПУ, РАБОТАЮЩИХ ПАРАЛЛЕЛЬНО МЕЖДУ СОБОЙ И ВНЕШНЕЙ СЕТЬЮ

Контроллер IG200 отвечает за контроль параметров ГПУ, а контроллер IM210 — за контроль параметров сети. Они обмениваются данными между собой по цифровой шине CAN. Для корректной установки и настройки системы необходимо выполнить следующие работы:

1. Установить контактор подходящего номинала на сетевой ввод. Напряжение катушки управления должно составлять 230 В. На контакторе должна быть установлена контакторная приставка с нормально разомкнутым контактом.

2. Установить токовые трансформаторы с подходящим коэффициентом трансформации на фазы сети.

3. Подключить проводники и проложить их к месту установки щита IM210:
a. 4х1,5 мм² — для подключения ДО контактора с целью измерения напряжения сети.
b. 4х1,5 мм² — для подключения к токовым трансформаторам.
c. 2х1,5 мм² — для подключения к катушке контактора.
d. 2х1,5 мм² — для подключения к контакторной приставке с целью контроля реального положения контактора.

4. Проложить экранированную витую пару (например, кабель типа ТехноКИПнг(D) 1х2х0,6 мм) для организации интерфейса RS-485 между щитами IM210 и IG200.
