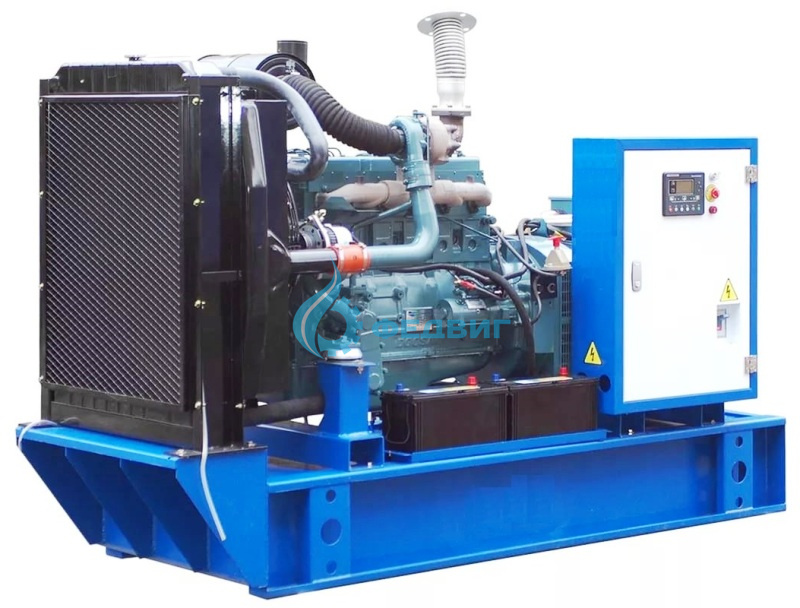

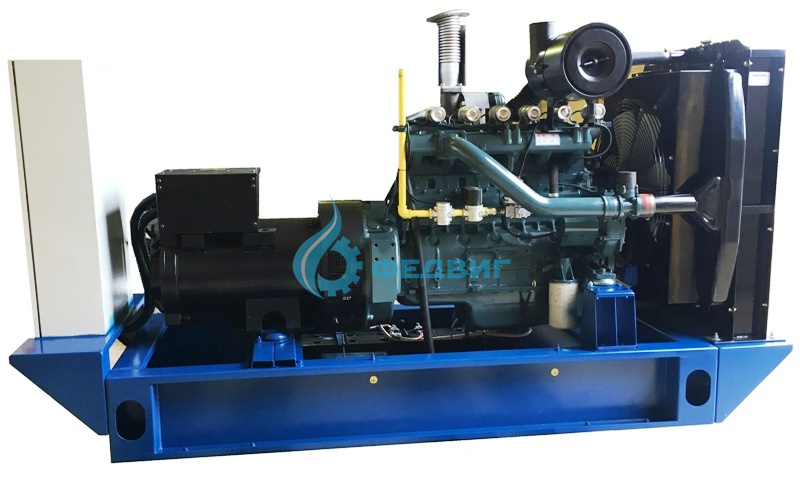

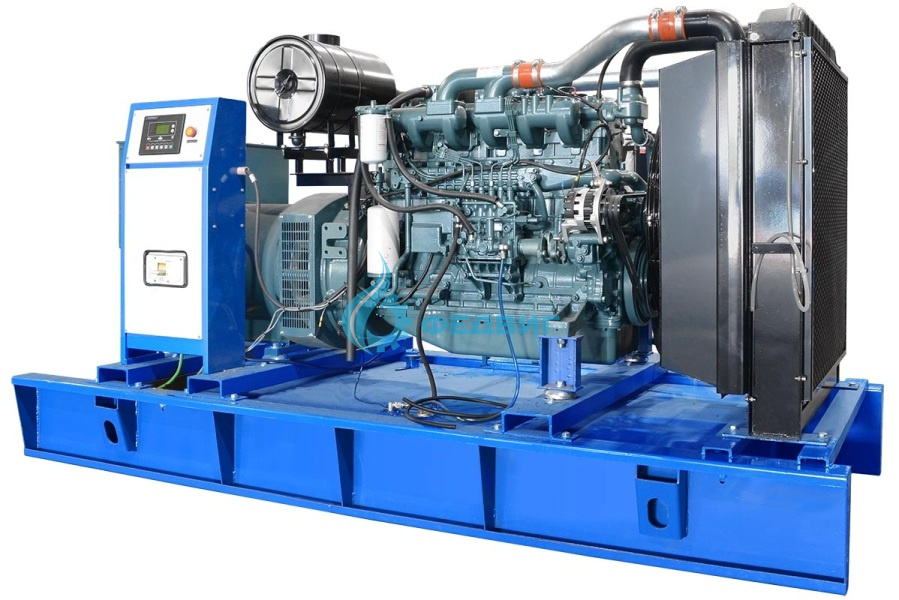

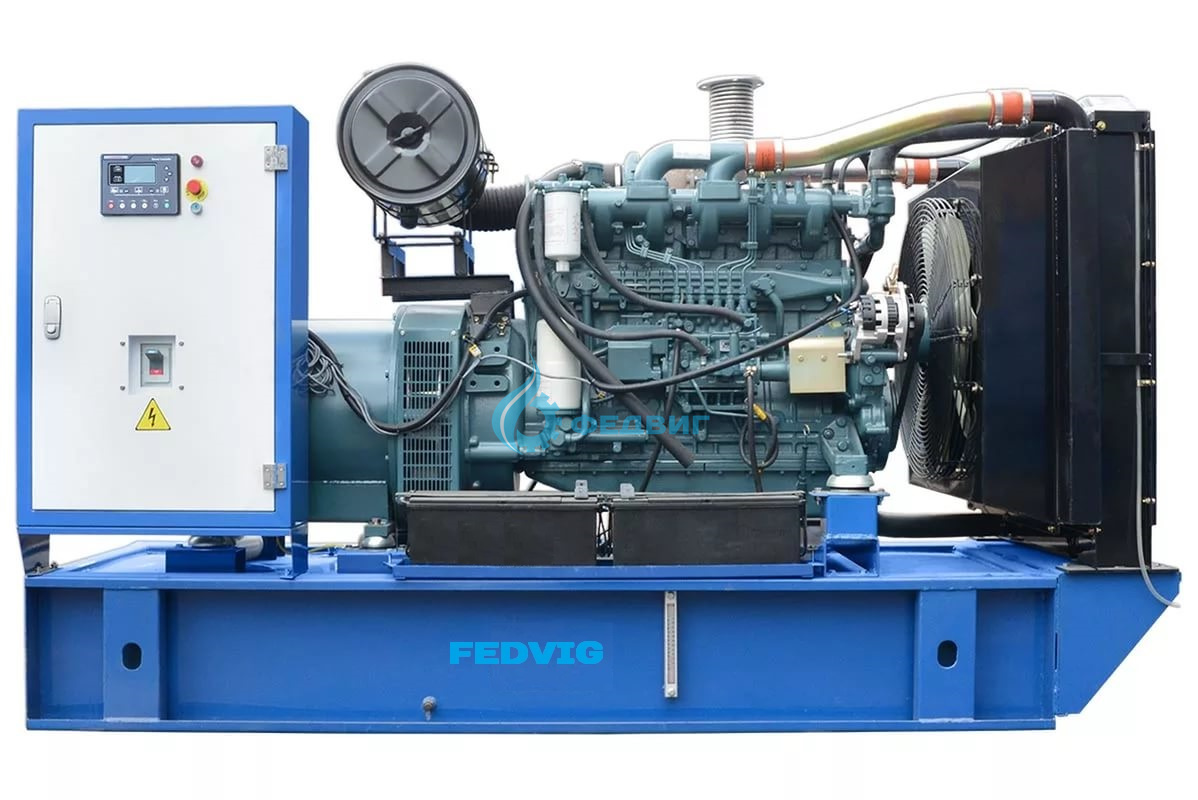

газовая электростанция
Общие показатели
| Двигатель: | |
|---|---|
| Генератор: | Leroy Sommer LSA 44.2 S75 (100 кВт) |
| Мощность, кВт: | 100 |
| Расход газа, нм³/ч: | 26 |
| КПД, %: | 44 |
| Ресурс до кап. ремонта, м.ч.: | 40 000 |
| Наброс нагрузки за 2 сек., %: | 80 |
| Минимальная мощность работы, %: | 10 |
| Давление газа, мБар: | 50 (низкое) |
| Тип газа: | природный, пропан-бутан, синтез, попутный нефтяной, шахтный метан, Био |
Двигатель
Южнокорейские двигатели Doosan уже более 50 лет держат лидирующие позиции на мировом рынке двигательных систем. Их устанавливают для бесперебойной работы мини-ТЭС, а также в движущих узлах крупнотоннажного транспорта и промышленного оборудования. На сегодняшний день линейка продукции представлена 24-мя моделями дизельных двигателей мощностью от 59 кВт до 711 кВт и 42 модели газовых двигателей с рабочей мощностью от 100 кВт до 300 кВт.
Основные характеристики газовых двигателей Doosan:
· стабильная выходная мощность;
· высокий КПД;
· экономичность;
· экологичность работы, особенно при установке газового двигателя;
· наличие сменных запчастей в комплекте поставки;
· возможность запуска режима когенерации;
· низкий уровень вибрации и шума;
· максимальная надежность и долговечности даже в жестком режиме эксплуатации.
| Мощность, кВт: | 110 |
|---|---|
| Марка: | Daewoo Doosan |
| Модель: | P086TI |
| Число цилиндров: | 6 |
| Диаметр цилиндра, мм: | 111 |
| Ход поршня, мм: | 139 |
| Частота вращения вала двигателя, об/мин: | 1500 |
| Тип двигателя: | газовый |
| Расположение цилиндров: | рядный |
| Топливная система: | газовая линия |
| Удельный расход топлива, нм³/кВт-ч: | 0,24 |
| Удельный расход масла на угар, г/кВт-ч: | 0,2 |
| Свечи зажигания: | Bosch |
| Система впуска: | с трубокомпрессором |
| Показать в каталоге двигателя: | YES |
| Стоимость фильтров: | 4500 |
| Рабочий объем, л: | 8,1 |
| Степень сжатия: | 14,5 |
| Объем системы смазки, л: | 15.5 |
| Объем системы охлаждения, л: | 14 |
| Тип системы охлаждения: | Жидкостная |
| Напряжение в системе электрооборудования, В: | 400 |
| Зарядный генератор: | Переменного тока |
| Пусковое устройство: | Электрический стартер 24 В |
| Размеры, мм (ДхШхВ): | 1242х918х1100 |
| Вес, кг.: | 790 |
Генератор
| Марка: | Leroy Somer (Франция) |
|---|---|
| Род тока, Гц.: | переменный |
| Напряжение, В: | 400 |
| Номинальный ток, А: | 194,4 |
| Номинальный коэффициент мощности: | 0.8 |
| Класс изоляции: | H |
| Степень защиты: | IP23 |
| Скорость вращения, об/мин: | 1500 |
| КПД генератора, %: | 91,5 |
| Длина корпуса, мм: | 745 |
| Масса, кг.: | 440 |
Система управления

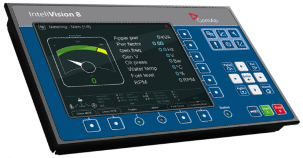

Реализована на базе микропроцессорного контроллера:
В базовой комплектации – ComAp
Описание
InteliCompactNT SPtM являются встраиваемыми контроллерами генераторных установок для
применения в дежурном режиме и режиме параллельной работы. Оптимизированы для
простого использования, установки и настройки; включают в себя встроенный
синхронизатор и цифровое изохронное разделение нагрузки. Контроллеры обеспечивают
работу до 32 генераторных установок в параллель.
| Функции АВР и параллельной работы c Срез пиков |
|---|
| Сетевой экспорт/импорт c Поддержкой работы с двигателя с электронным впрыском топлива (стандарт J1939, Modbus) |
| Отображение кодов тревог в текстовой форме |
| Базовая нагрузка, Деление нагрузки c Оптимизирование количества работающих генераторных установок в режиме параллельной работы |
| Конфигурируемые входы/выходы для различных нужд потребителя c Файл истории |

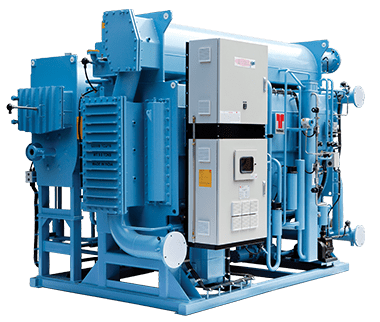

Система утилизации
Тепловой модуль в полной заводской готовности позволяет максимально эффективно использовать тепловую энергию ДВС и требует от заказчика минимум усилий в проектировании и монтаже когенерационной системы.
Контейнер
Контейнер для ГПУ 100 кВт
Описание
- Общие габариты: 4610х2350х2300 мм
- Масса: 1950
- Мощность ГПУ: 100
- Пожарная сигнализация: Да
- Система пожаротушения: Да
- Датчик утечки угарного газа: Да
- Щит собственных нужд: Да
- Система отопления: Да
- Освещение: Да
- Система вентиляции: Да
- Стоимость: 650 000 руб.
